Lugar de origem:
China
Marca:
YOUNGYOU
Certificação:
UL CE
Número do modelo:
YY-01-01-W2500-002
Contato E.U.
vídeo
vídeo

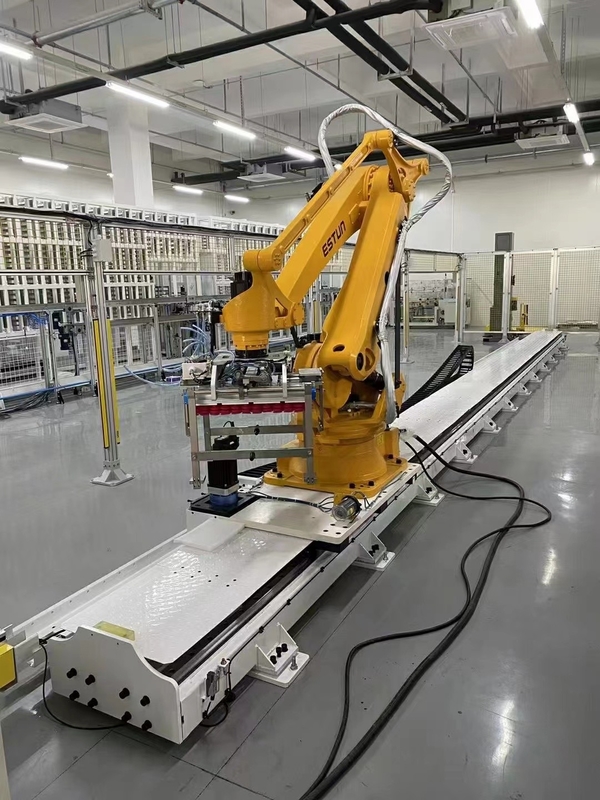

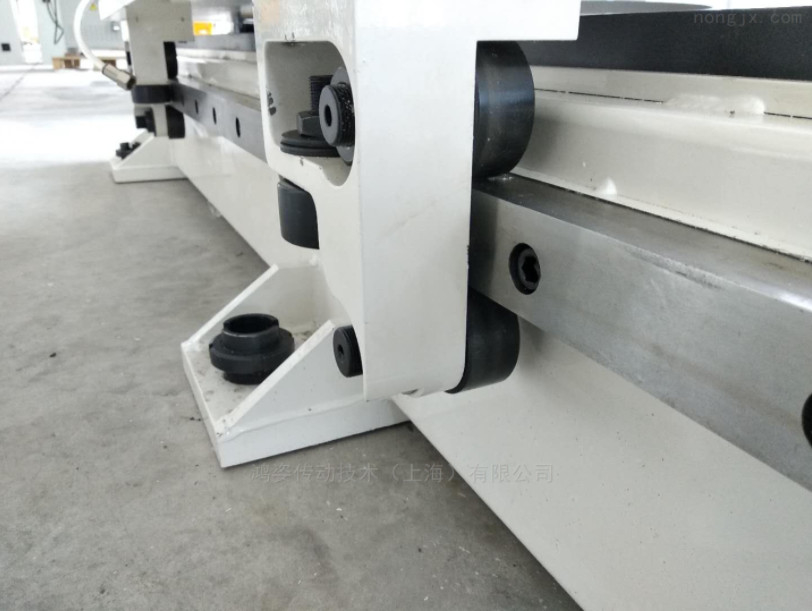

O guia automaticamente lubrificado do rolo reduz a taxa de falhas e o tempo dos aumentos
Definição do Guideway do robô
Para operar-se em estações de trabalho múltiplas com um grande período, ou executar operações fazendo à máquina contínuas e ininterruptos em vários grandes componentes tais como o corpo, em asas, em lâminas de turbina eólica, etc. sobre uma grande distância (tal como a solda, a pulverização, a inspeção, etc.), é necessário instalar o robô em uma plataforma movente e estender e expandir sua escala de funcionamento adicionando “passos moventes”. Porque a maioria de robôs industriais são a linha central 6, esta plataforma móvel do movimento é referida geralmente como a “sétima linha central do robô”, abreviada como a “sétima linha central”. (Trilho de guia)
A função do trilho de guia
O trilho de guia do robô (sétima linha central), igualmente conhecido como o trilho da corrediça, trilho de guia linear, ou trilho linear da corrediça, é usado em situações lineares do movimento reciprocando. Tem uma carga avaliado mais alta do que os rolamentos lineares, e pode carregar uma determinada quantia do torque. Pode conseguir o movimento linear da elevada precisão com eficiência elevada e durabilidade sob cargas altas. Usado para apoiar e guiar componentes, pode melhorar a flexibilidade do robô, para expandir sua escala de trabalho, e permite o robô de trabalhar estavelmente e mover-se.
Sobre a empresa
Nosso trilho de guia cooperou com muitos tipos conhecidos internacionais do robô, tais como ABB KUKA FANUC Yaskawa UR. As empresas envolvidas incluem principalmente palletizing, carregar e descarregar. A carga das escalas do trilho de guia de 500kg a 5000kg. O comprimento do trilho de guia é personalizado de acordo com as necessidades de clientes. Nós fizemos um caso que um robô de ABB IRB6700 corresponde a 20 máquinas do CNC, e um trilho de guia 50m longo termina o movimento reciprocando, carregando e descarregando do robô. O número de robôs é reduzido extremamente e o custo da integração salvar.
Nossa empresa igualmente oferece robôs industriais a preços muito favoráveis colocar junto ordens a mais baixos preços.
A boa vinda embarcou à força, China, para investigar nossos robôs e trilhos!
Abastecimento em produtos da empresa.
Robô de ABB
Robô de KUKA
Robô de Yaskawa
Robô de Fanuc
Robô de UR
Cobot
Trilho de guia
Cobot fez em China
detalhes do produto
| NÃO | Nome | Tipo/especificação |
| 1 | Corpo da trilha | YOUNGYOU/W=700mm, H=350mm, L= segundo as exigências do comprador |
| 2 | Redutor planetário | SHIMPO Japão |
| 3 | trilho de guia linear | HIWIN Taiwan HGH45 |
| 4 | Bloco da corrediça | HIWIN Taiwan HGH45 |
| 5 | Cremalheira e pinhão | Engrenagem helicoidal de China Taiwan YCC |
| 6 | sistema de lubrificação | YOUNGYOU 1L |
| 7 | Tampa protetora contra poeira | YOUNGYOU/Semi encerrou o tipo da chapa metálica/estilo do órgão |
| 8 | Amortecedor elástico do limite duro | YOUNGYOU |
| 9 | Placa de montagem do robô | YOUNGYOU/1200*1000*30mm |
| 10 | Placa de conexão à terra | YOUNGYOU |
| 11 | Corrente do arrasto | Koduct/W=200mm, H=45mm, R250mm |
| 12 | Flange de conexão do redutor | YOUNGYOU |
| 13 | Servo motor | ①linha central externo do robô do enlace |
| ②Não servo motor do enlace | ||
| 14 | Parafuso de ajuste | Linha fina do passo M15 |
| 15 | Sensor do limite | Japão Omron |
RENDIÇÕES DO PRODUTO

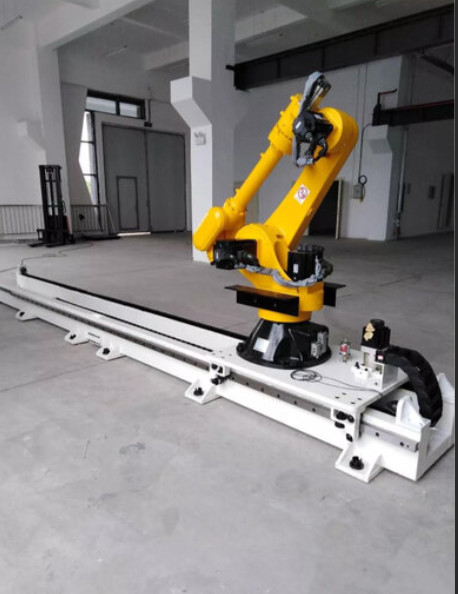

Diagrama do caso do trilho de guia
Tipos, especificações e parâmetros de componentes principais
Sugestões da configuração do trilho de guia
Empacotamento e transporte
